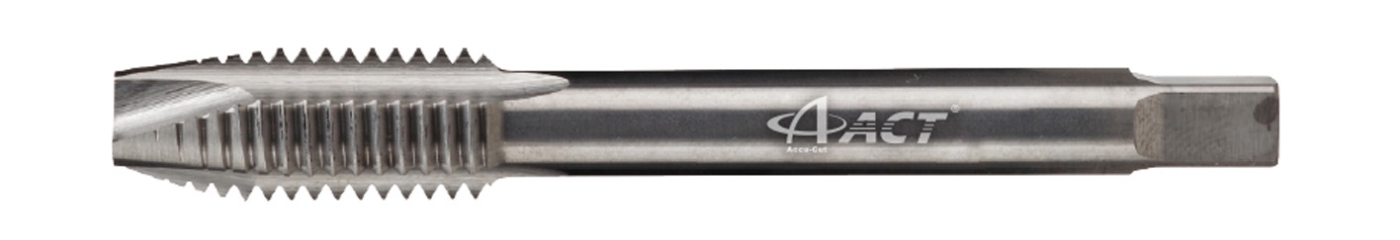

（PFP）全鎢鋼直溝先端絲攻-公制螺紋-JIS方頭圓柄-UNC

更多直溝先端絲攻統一螺紋（UN）規格：

（PFP）全鎢鋼直溝先端絲攻-統一螺紋-JIS方頭圓柄-UNF
（PFP）全鎢鋼直溝先端絲攻-統一螺紋-JIS方頭圓柄-UNEF

以下規格適用於: 塑膠+纖維、鑄鐵、電木、無鉛青銅、青銅、鋅、鋁合金(6061-T6、ADC)、鋁、無鉛黃銅、黃銅

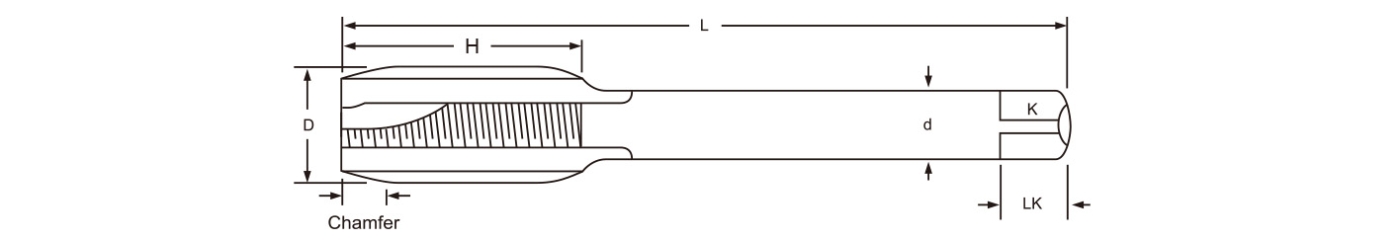

統一螺紋粗牙規格（UNC） Unified Coarse Thread	規格Specification			四方柄Square Shank		精度 Class	無效牙長
	刃長(H) Flute Length	全長 (L) Overall Length	柄徑 (d) Shank Diameter	對邊 (k) Width	邊長(Lk) Length		倒角 Chamfer Length
#4-40UNC	10	50	3	2.5	5	2B	Ⅱ=5P
#5-40UNC	10	50	4	3.2	6	2B	Ⅱ=5P
#6-32UNC	12	50	4	3.2	6	2B	Ⅱ=5P
#8-32UNC	12	50	5	4	7	2B	Ⅱ=5P
#10-24UNC	16	60	5.5	4.5	7	2B	Ⅱ=5P
#12-24UNC	16	60	5.5	4.5	7	2B	Ⅱ=5P
1/4-20UNC	16	60	6	4.5	7	2B	Ⅱ=5P
5/16-18UNC	20	70	6.1	5	8	2B	Ⅱ=5P
3/8-16UNC	23	75	7	5.5	8	2B	Ⅱ=5P
7/16-14UNC	23	75	8	6	9	2B	Ⅱ=5P
1/2-13UNC	23	75	9	7	10	2B	Ⅱ=5P

 以下規格適用於: 軟鋼/鐵、鈦合金、工具鋼、不銹鋼、鋁合金(6061-T6、ADC)、鋁

統一螺紋粗牙規格（UNC） Unified Coarse Thread	規格Specification			四方柄Square Shank		精度 Class	無效牙長
	刃長(H) Flute Length	全長 (L) Overall Length	柄徑 (d) Shank Diameter	對邊 (k) Width	邊長(Lk) Length		倒角 Chamfer Length
9/16-12UNC	23	75	10.5	8	11	2B	Ⅱ=5P
5/8-11UNC	23	75	12	9	12	2B	Ⅱ=5P
