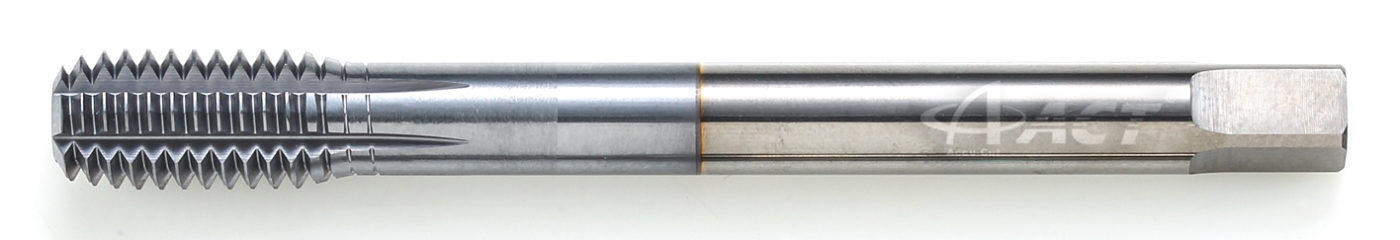

（RFS）全鎢鋼無屑絲攻-統一螺紋-JIS方頭圓柄-UNF

商品編號：RFS-UNF
  • RFS大-1
  • P.19-1
  • RFS大-1
  • P.19-1
產品說明 規格/價目
  •





    特殊工作長度 X 訂製螺紋 X 跳牙需求

    針對不同加工材質及加工深度，提供您最佳的螺紋加工設計



                          找更多UN統一螺紋鎢鋼絲攻規格......

              （RFS）全鎢鋼無屑絲攻-統一螺紋-JIS方頭圓柄-UNC

                （RFS）全鎢鋼無屑絲攻-統一螺紋-JIS方頭圓柄-UENF


                                                                                                                先端絲攻 (UN)   鎢鋼銑牙刀(UN)       螺旋絲攻(UN)     直溝絲攻(UN)






  • 更多直溝絲攻統一螺紋（UN）規格：

    （RFS）全鎢鋼無屑絲攻-統一螺紋-JIS方頭圓柄-UNC
    （RFS）全鎢鋼無屑絲攻-統一螺紋-JIS方頭圓柄-UNEF


    統一螺紋細牙規格（UNF）

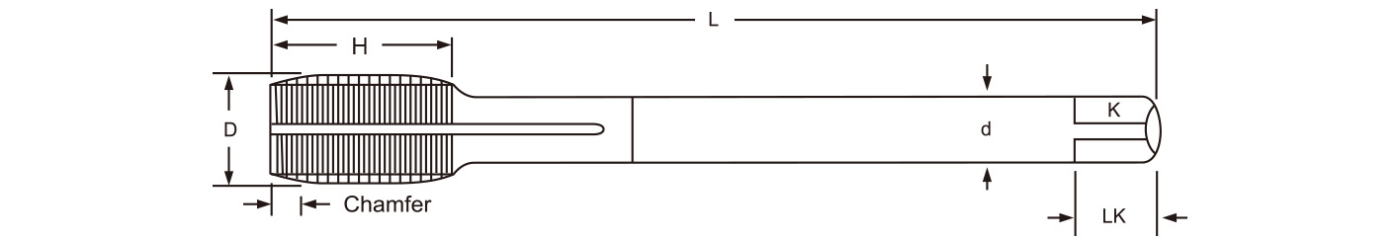

    Unified Fine Thread    		 規格Specification 四方柄Square Shank 精度
    Class    		 無效牙長
    刃長(H)
    Flute Length    		 全長 (L)
    Overall Length     		 柄徑 (d)
    Shank Diameter    		 對邊 (k)
    Width    		 邊長(Lk)
    Length    		 倒角
    Chamfer Length
    #0-80UNF 6 50 3 2.5 5 2B 2P
    #0-80UNF 6 50 3 2.5 5 2B 4P
    #1-72UNF 6 50 3 2.5 5 2B 2P
    #1-72UNF 6 50 3 2.5 5 2B 4P
    #2-64UNF 6 50 3 2.5 5 2B 2P
    #2-64UNF 6 50 3 2.5 5 2B 4P
    #3-56UNF 6 50 3 2.5 5 2B 2P
    #3-56UNF 6 50 3 2.5 5 2B 4P
    #4-48UNF 6 50 3 2.5 5 2B 2P
    #4-48UNF 6 50 3 2.5 5 2B 4P
    #5-44UNF 6 50 4 3.2 6 2B 2P
    #5-44UNF 6 50 4 3.2 6 2B 4P

    統一螺紋細牙規格（UNF）
    Unified Fine Thread    		 規格Specification 四方柄Square Shank 精度
    Class    		 無效牙長
    刃長(H)
    Flute Length    		 全長 (L)
    Overall Length     		 柄徑 (d)
    Shank Diameter    		 對邊 (k)
    Width    		 邊長(Lk)
    Length    		 倒角
    Chamfer Length
    #6-40UNF 8 50 4 3.2 6 2B 2P
    #6-40UNF 8 50 4 3.2 6 2B 4P
    #8-36UNF 8 50 5 4 7 2B 2P
    #8-36UNF 8 50 5 4 7 2B 4P
    #10-32UNF 10 60 5.5 4.5 7 2B 2P
    #10-32UNF 10 60 5.5 4.5 7 2B 4P
    #12-28UNF 10 60 5.5 4.5 7 2B 2P
    #12-28UNF 10 60 5.5 4.5 7 2B 4P
    1/4-28UNF 10 60 6 4.5 7 2B 2P
    1/4-28UNF 10 60 6 4.5 7 2B 4P
    5/16-24UNF 12 70 6.1 5 8 2B 2P
    5/16-24UNF 12 70 6.1 5 8 2B 4P
    統一螺紋細牙規格（UNF）
    Unified Fine Thread    		 規格Specification 四方柄Square Shank 精度
    Class    		 無效牙長
    刃長(H)
    Flute Length    		 全長 (L)
    Overall Length     		 柄徑 (d)
    Shank Diameter    		 對邊 (k)
    Width    		 邊長(Lk)
    Length    		 倒角
    Chamfer Length
    3/8-24UNF 12 75 7 5.5 8 2B 2P
    3/8-24UNF 12 75 7 5.5 8 2B 4P
    7/16-20UNF 12 75 8 6 9 2B 2P
    7/16-20UNF 12 75 8 6 9 2B 4P
    1/2-20UNF 12 75 9 7 10 2B 2P
    1/2-20UNF 12 75 9 7 10 2B 4P
