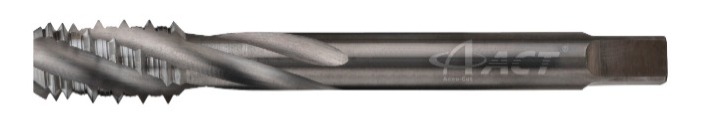

(SPS)全鎢鋼螺旋絲攻-統一螺紋-JIS方頭圓柄-UNC

商品編號:SPS-UNC
  •





    特殊工作長度 X 訂製螺紋 X 跳牙需求

    針對不同加工材質及加工深度,提供您最佳的螺紋加工設計



                                   找更多UN統一螺紋鎢鋼絲攻規格......

                      (SPS)全鎢鋼螺旋絲攻-統一螺紋-JIS方頭圓柄-UNF


                                                                                                                  無屑絲攻 (UN)   鎢鋼銑牙刀(UN)       先端絲攻(UN)     直溝絲攻(UN)






  • 更多螺旋絲攻統一螺紋(UN)規格:

    (SPS)全鎢鋼螺旋絲攻-統一螺紋-JIS方頭圓柄-UNF
    (SPS)全鎢鋼螺旋絲攻-統一螺紋-JIS方頭圓柄-UNEF



    以下規格適用於: 塑膠+纖維、鑄鐵、電木、無鉛青銅、鋅、鋁合金(6061-T6、ADC)、鋁

    統一螺紋粗牙規格
    NUC Unified Coarse Thread
    規格Specification 四方柄Square Shank 精度
    Class
    無效牙長
    刃長(H)
    Flute Length
    全長 (L)
    Overall Length
    柄徑 (d)
    Shank Diameter
    對邊 (k)
    Width
    邊長(Lk)
    Length
    倒角
    Chamfer Length
    #5-40UNC 8 50 4 3.2 6 2B 2P
    #6-32UNC 8 50 4 3.2 6 2B 2P
    #8-32UNC 8 50 5 4 7 2B 2P
    #10-24UNC 10 60 5.5 4.5 7 2B 2P
    #12-24UNC 10 60 5.5 4.5 7 2B 2P

    以下規格適用於:塑膠+纖維、鑄鐵、電木、無鉛青銅、鋅、軟鋼、鐵、鈦合金、鋁合金(6061-T6、ADC)、工具鋼、不銹鋼

    統一螺紋粗牙規格
    NUC Unified Coarse Thread
    規格Specification 四方柄Square Shank 精度
    Class
    無效牙長
    刃長(H)
    Flute Length
    全長 (L)
    Overall Length
    柄徑 (d)
    Shank Diameter
    對邊 (k)
    Width
    邊長(Lk)
    Length
    倒角
    Chamfer Length
    1/4-20UNC 12 60 6 4.5 7 2B 2P
    5/16-18UNC 14 70 6.1 5 8 2B 2P
    3/8-16UNC 16 75 7 5.5 8 2B 2P
    7/16-14UNC 18 75 8 6 9 2B 2P
    1/2-13UNC 20 75 9 7 10 2B 2P
    9/16-12UNC 20 75 10.5 8 11 2B 2P
    5/8-11UNC 20 75 12 9 12 2B 2P
