(TMGF) 全鎢鋼管用螺紋銑刀-直溝 - G(PF)

商品編號：TMGF-GPF
  • TMTF中-1
  • P.42-3
  • TMTF中-1
  • P.42-3
產品說明 規格/價目
  •



    特殊工作長度 X 訂製螺紋 X 跳牙需求

    針對不同加工材質及加工深度，提供您最佳的螺紋加工設計



                               找更多鎢鋼管用平行（PF）銑牙刀 規格......


                 (TMNF) 鎢鋼管用螺紋直溝銑牙刀 - NPSM


                                                                                                                                                                                                螺旋溝銑刀 (PF)






  • 更多直溝銑牙刀管用平行（PF）規格：

    (TMNF) 鎢鋼管用螺紋直溝銑牙刀 - NPSM


      刃長=全排牙

        管用平行牙規格G(PF)
    Pipe Parallel Thread    		 刃數（T）
    Flute    		 公稱直徑
     N. D.    		 刃徑(D)
    Diameter    		 刃長(H)
    Flute Length    		 全長(L)
     Overall Length    		 柄徑(d)
     Shank Diameter    		 下孔徑
    Drill Size    		 刀刃型式
     Tool Type
    G(PF)1/16-28   7.723 6 16 60 6 6.82 刃長=全排牙

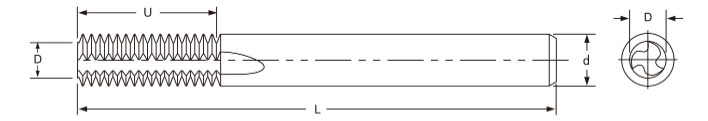

    (參見上圖)
    G(PF)1/8-28   9.728 8 20 75 8 8.82
    G(PF)1/4-19   13.157 10 23 75 10 11.82
    G(PF)3/8-19   16.662 12 25 75 12 15.33
    G(PF)1/2-14   20.955 12 25 75 12 19.14
    G(PF)3/4-14   26.441 16 30 100 16 24.63
    G(PF)1-11   33.249 16 30 100 16 30.94
    G(PF)1-11   33.249 20 30 100 20 30.94
