特殊工作長度 X 訂製螺紋 X 跳牙需求
針對不同加工材質及加工深度，提供您最佳的螺紋加工設計
找更多鎢鋼UN統一螺紋銑牙刀 規格......
-
更多直溝銑牙刀統一螺紋(UN)規格：
(TMUF) 鎢鋼統一螺紋螺旋銑牙刀 - UN
(TMUF) 鎢鋼統一螺紋螺旋銑牙刀 - UNS
(TMUF) 鎢鋼統一螺紋螺旋銑牙刀 - UNC
(TMUF) 鎢鋼統一螺紋螺旋銑牙刀 - UNEF
刃長=3 Pitch統一螺紋細牙規格( UNF)
Unified Fine Thread刃數（T）
Flute公稱直徑
N. D.牙距
Pitch刃徑(D)
Diameter刃長(H)
Flute Length全長(L)
Overall Length柄徑(d)
Shank Diameter下孔徑
Drill Size刀刃型式

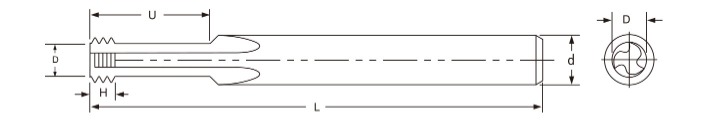

Tool Type#0-80 UNF 1.524 0.318 1.0 5 50 4 1.21 刃長=3 Pitch
(參見上圖)#1-72 UNF 1.854 0.353 1.3 5 50 4 1.50 #2-64 UNF 2.184 0.397 1.6 6 50 4 1.79 #3-56 UNF 2.515 0.454 1.8 8 50 4 2.06 #4-48 UNF 2.845 0.529 2.0 8 50 4 2.32 #5-44 UNF 3.175 0.577 2.4 8 50 4 2.60 #6-40 UNF 3.505 0.635 2.6 8 50 4 2.87 #8-36 UNF 4.166 0.706 3.0 10 50 4 3.46 #10-32 UNF 4.826 0.794 3.7 12 50 4 4.03 #12-28 UNF 5.486 0.907 4.0 12 50 4 4.58
刃長=全排牙統一螺紋細牙規格( UNF)
UNified Fine Thread刃數（T）
Flute公稱直徑
N. D.牙距
Pitch刃徑(D)
Diameter刃長(H)
Flute Length全長(L)
Overall Length柄徑(d)
Shank Diameter下孔徑
Drill Size刀刃型式

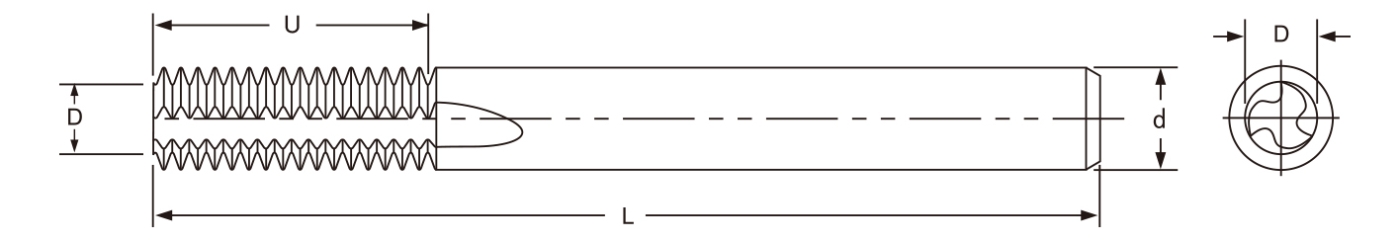

Tool Type1/4-28 UNF 6.350 0.907 5.0 16 60 6 5.44 刃長=全排牙
(參見上圖)5/16-24 UNF 7.938 1.058 6.0 16 60 6 6.88 3/8-24 UNF 9.525 1.058 8.0 20 75 8 8.47 7/16-20 UNF 11.113 1.270 8.0 23 75 8 9.84 1/2-20 UNF 12.700 1.270 10 23 75 10 11.43 5/8-18 UNF 15.875 1.411 12 25 75 12 14.46 7/8-14 UNF 22.225 1.814 16 30 100 16 20.41 -
