特殊工作長度 X 訂製螺紋 X 跳牙需求
針對不同加工材質及加工深度，提供您最佳的螺紋加工設計
-
更多螺旋銑牙刀統一螺紋(UN)規格：
(TMUS) 鎢鋼統一螺紋螺旋銑牙刀 - UNC
(TMUS) 鎢鋼統一螺紋螺旋銑牙刀 - UNF
刃長為 3 Pitch統一螺紋極細牙規格( UNEF)
Unified Extreme Fine Thread刃數（T）
Flute公稱直徑
N. D.牙距
Pitch刃徑(D)
Diameter刃長(H)
Flute Length全長(L)
Overall Length柄徑(d)
Shank Diameter下孔徑
Drill Size刀刃型式
Tool Type#12-32 UNEF 5.486 0.794 4.0 12 50 4 4.69 刃長=3 Pitch

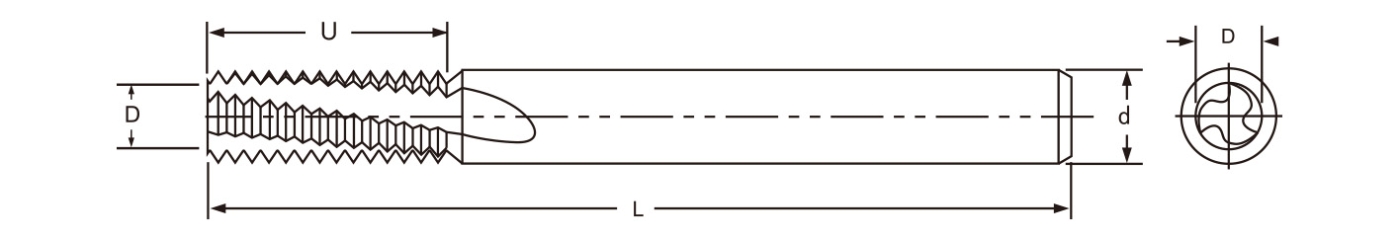

(參見上圖)
刃長為全排螺牙統一螺紋極細牙規格( UNEF)
Unified Extreme Fine Thread刃數（T）
Flute公稱直徑
N. D.牙距
Pitch刃徑(D)
Diameter刃長(H)
Flute Length全長(L)
Overall Length柄徑(d)
Shank Diameter下孔徑
Drill Size刀刃型式
Tool Type1/4-32 UNEF 6.350 0.794 5.0 16 60 6 5.56 刃長=全排牙
(參見上圖)5/16-32 UNEF 7.938 0.794 6.0 16 60 6 7.14 3/8-32 UNEF 9.525 0.794 8 23 75 8 8.73 7/16-28 UNEF 11.113 0.907 8 23 75 8 10.21 1/2-28 UNEF 12.700 0.907 10 23 75 10 11.79 9/16-24 UNEF 14.288 1.058 10 23 75 10 13.23 5/8-24 UNEF 15.875 1.058 12 30 100 12 14.82 3/4-20 UNEF 19.050 1.270 14 30 100 14 17.78 7//8-20 UNEF 22.225 1.270 16 30 100 16 20.96 1 -20 UNEF 25.400 1.270 16 30 100 16 24.13 -
