(TMUS) 全鎢鋼統一螺紋銑刀-螺旋溝 - UNF

商品編號：TMUS-UNF
  • TMUS小-1
  • P.45-1
  • TMUS大-1
  • P.45-3
  • TMUS小-1
  • P.45-1
  • TMUS大-1
  • P.45-3
產品說明 規格/價目
  •



    特殊工作長度 X 訂製螺紋 X 跳牙需求

    針對不同加工材質及加工深度，提供您最佳的螺紋加工設計



                                    找更多鎢鋼UN統一螺紋銑牙刀 規格......

                      (TMUS) 鎢鋼統一螺紋螺旋銑牙刀 - UNC

                  (TMUS) 鎢鋼統一螺紋螺旋銑牙刀 - UNEF

                                                                                                                                                                                                       直溝銑刀 (UN)






  • 更多螺旋銑牙刀統一螺紋(UN)規格：

    (TMUS) 鎢鋼統一螺紋螺旋銑牙刀 - UNC
    (TMUS) 鎢鋼統一螺紋螺旋銑牙刀 - UNEF

    刃長為 3 Pitch
     統一螺紋細牙規格( UNF)
    Unified Fine Thread    		 刃數（T）
    Flute    		 公稱直徑
     N. D.    		 牙距
     Pitch    		 刃徑(D)
    Diameter    		 刃長(H)
    Flute Length    		 全長(L)
     Overall Length    		 柄徑(d)
     Shank Diameter    		 下孔徑
    Drill Size    		 刀刃型式
     Tool Type
    #0-80 UNF   1.524 0.318 1 5 50 4 1.21 刃長=3 Pitch

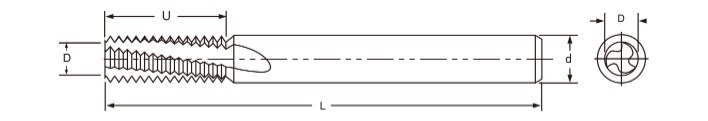

    (參見上圖)
    #1-72 UNF   1.854 0.353 1.3 5 50 4 1.50
    #2-64 UNF   2.184 0.397 1.6 6 50 4 1.79
    #3-56 UNF   2.515 0.454 1.8 8 50 4 2.06
    #4-48 UNF   2.845 0.529 2.1 8 50 4 2.32
    #5-44 UNF   3.175 0.577 2.4 8 50 4 2.60
    #6-40 UNF   3.505 0.635 2.6 8 50 4 2.87
    #8-36 UNF   4.166 0.706 3.0 10 50 4 3.46
    #10-32 UNF   4.826 0.794 3.6 10 50 4 4.03
    #12-28 UNF   5.486 0.907 4.0 12 50 4 4.58

     刃長為全排螺牙

     統一螺紋細牙規格( UNF)
    Unified Fine Thread    		 刃數（T）
    Flute    		 公稱直徑
     N. D.    		 牙距
     Pitch    		 刃徑(D)
    Diameter    		 刃長(H)
    Flute Length    		 全長(L)
     Overall Length    		 柄徑(d)
     Shank Diameter    		 下孔徑
    Drill Size    		 刀刃型式
     Tool Type
    1/4-28 UNF   6.350 0.907 5.0 16 60 6 5.44 刃長=全排牙
    (參見上圖)
    5/16-24 UNF   7.938 1.058 6.0 16 60 6 6.88
    3/8-24 UNF   9.525 1.058 8 23 75 8 8.47
    7/16-20 UNF   11.113 1.270 8 23 75 8 9.84
    1/2-20 UNF   12.700 1.270 10 23 75 10 11.43
    9/16-18 UNF   14.288 1.411 10 23 75 10 12.88
    5/8-18 UNF   15.875 1.411 12 30 100 12 14.46
    3/4-16 UNF   19.050 1.588 14 30 100 14 17.46
    7/8-14 UNF   22.225 1.814 16 30 100 16 20.41
    1 -12 UNF   25.400 2.117 16 30 100 16 23.28
